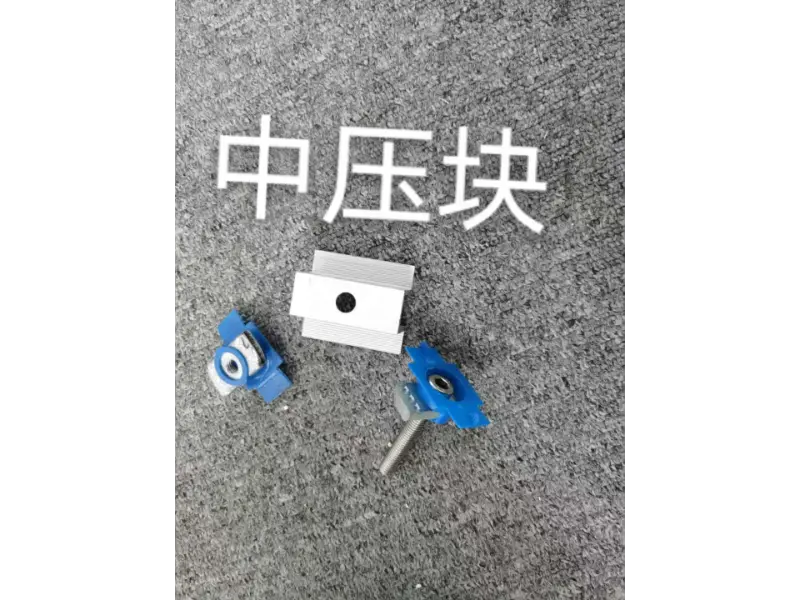

অ্যালুমিনিয়াম অ্যালয় ইন্টারমিডিয়েট ক্ল্যাম্প (ফটোভোলটাইক মিড-ক্ল্যাম্প) হল ফটোভোলটাইক (পিভি) মডিউলগুলি সুরক্ষিত করার জন্য ডিজাইন করা একটি বিশেষ উপাদান। দুটি সংলগ্ন PV প্যানেলের মধ্যে অবস্থিত, এটি মাউন্টিং রেলগুলিতে মডিউলগুলিকে লক করে, অনুভূমিক স্থানচ্যুতিকে সীমাবদ্ধ করে এবং সমগ্র অ্যারের বায়ু এবং ভূমিকম্প প্রতিরোধ ক্ষমতা বাড়ায়। এটি 304 স্টেইনলেস স্টিল ফাস্টেনার এবং একটি ঐচ্ছিক EPDM অ্যান্টি-স্লিপ রাবার প্যাড সহ মডিউল ফ্রেমগুলিকে ক্ষতির হাত থেকে রক্ষা করে। ধূলিকণা, জল এবং তুষার জমে থাকা কমানোর জন্য নকশাটি নিষ্কাশন এবং বায়ুপ্রবাহের চ্যানেলগুলিকে অন্তর্ভুক্ত করে। এই ক্ল্যাম্পগুলি বাণিজ্যিক এবং শিল্পের ছাদ ইনস্টলেশন, আবাসিক পিভি সিস্টেম এবং ইউটিলিটি-স্কেল গ্রাউন্ড-মাউন্ট করা সৌর বিদ্যুৎ কেন্দ্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। মাত্রা মডিউল বেধ এবং নির্দিষ্ট প্রকল্প লোড প্রয়োজনীয়তা উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে.
দুটি সংলগ্ন PV মডিউলের মধ্যে ইনস্টল করা, অ্যালুমিনিয়াম খাদ মধ্যবর্তী ক্ল্যাম্প মডিউলগুলিকে মাউন্টিং রেলগুলিতে দৃঢ়ভাবে লক করে। এটি অনুভূমিক এবং উল্লম্ব উভয় স্থানচ্যুতিকে সীমাবদ্ধ করে, নিশ্চিত করে যে মডিউলগুলি সুন্দরভাবে সারিবদ্ধ থাকে এবং স্থিতিশীল, অভিন্ন শক্তির সাপেক্ষে থাকে; এটি সম্পূর্ণ অ্যারে সুরক্ষিত করার জন্য প্রাথমিক সংযোগকারী উপাদান হিসাবে কাজ করে।
মাল্টি-পয়েন্ট ক্ল্যাম্পিং প্রদান করে, ডিভাইসটি উচ্চ বাতাস বা ভূমিকম্পের সময় মডিউল চলাচল এবং দোলনকে সীমিত করে। এটি মডিউলগুলিকে রেল থেকে সরে যেতে বা চরম লোডের মধ্যে কম্পিত হতে বাধা দেয়, যার ফলে কঠোর আবহাওয়ার পরিস্থিতিতে অ্যারের সামগ্রিক স্থিতিশীলতা উন্নত হয়।
অভ্যন্তরীণ অ্যান্টি-স্লিপ সেরেশন, একটি EPDM রাবার প্যাডের সাথে মিলিত, ক্ল্যাম্প এবং মডিউল ফ্রেমের মধ্যে ঘর্ষণ বাড়ায়। এটি মডিউলগুলিকে স্লাইডিং বা আলগা হতে বাধা দেয়, পাশাপাশি মডিউল ফ্রেমগুলিকে চূর্ণ বা ক্ষতিগ্রস্ত হওয়া থেকে রক্ষা করার জন্য ক্ল্যাম্পিং স্ট্রেসকে কুশন করে।
ক্ল্যাম্প সমানভাবে মডিউলগুলির ওজনকে স্থানান্তর করে - বাতাস এবং তুষার বোঝার সাথে - মাউন্টিং রেল, সাপোর্ট কলাম এবং ভিত্তি কাঠামোতে। এটি স্ট্রেস বিতরণ করে, স্থানীয়কৃত ওভারলোডিং প্রতিরোধ করে যা অন্যথায় PV মডিউলগুলির কাঠামোগত বিকৃতি বা ক্ষতির দিকে নিয়ে যেতে পারে।
অ্যালুমিনিয়াম খাদ মধ্যবর্তী ক্ল্যাম্পের কাঠামোতে সমন্বিত নিষ্কাশন এবং বায়ুপ্রবাহ চ্যানেল রয়েছে। এগুলি বৃষ্টির জল এবং ঘনীভবনের দক্ষ প্রবাহকে সহজতর করে, ক্ল্যাম্পিং পয়েন্টগুলিতে ধুলো, জল এবং তুষার জমে থাকা কমায়, পাশাপাশি মডিউলগুলিতে শেডিং এবং অত্যধিক লোড তৈরির ঝুঁকিও কমিয়ে দেয়।
স্ট্যান্ডার্ড সোলার মডিউল বেধের সাথে সামঞ্জস্যপূর্ণ (যেমন, 30 মিমি, 35 মিমি, 40 মিমি) এবং অ-মানক মাত্রার জন্য কাস্টমাইজযোগ্য। বিভিন্ন নির্মাতার বিভিন্ন ফ্রেম কাঠামো এবং মডিউলগুলির সাথে কাজ করার জন্য ডিজাইন করা হয়েছে, একটি একক সরবরাহ ব্যবস্থা বিভিন্ন প্রকল্পের প্রয়োজনীয়তা পূরণ করতে পারে।
| আইটেম | স্পেসিফিকেশন |
|---|---|
| বেস অ্যালয় গ্রেড | অ্যালুমিনিয়াম অ্যালয় 6005-T5 / 6063-T5 (ঐচ্ছিক) |
| সারফেস ট্রিটমেন্ট | সিলভার অ্যানোডাইজিং, ফিল্ম বেধ ≥10μm |
| অ্যানোডিক ফিল্ম পুরুত্ব | ≥10μm, উপকূলীয় এবং উচ্চ লবণ স্প্রে পরিবেশের জন্য উপলব্ধ ঘন কাস্টমাইজেশন |
| সামঞ্জস্যপূর্ণ মডিউল বেধ | 30 মিমি, 35 মিমি, 40 মিমি (কাস্টমাইজযোগ্য) |
| স্ট্যান্ডার্ড দৈর্ঘ্য | 40/50/60/80 মিমি (অনুরোধে আকারে কাটা) |
| কাঠামোর ধরন | ভিতরের দিকে অ্যান্টি-স্লিপ টুথ প্রোফাইল সহ মডুলার মিড-ক্ল্যাম্পিং স্ট্রাকচার |
| সাপোর্টিং ফাস্টেনার | 304 স্টেইনলেস স্টীল টি-বোল্ট এবং বাদাম |
| ঐচ্ছিক আনুষাঙ্গিক | EPDM রাবার বিরোধী স্লিপ gaskets |
| বায়ু লোড প্রতিরোধের | 60m/s পর্যন্ত (প্রতি প্রকল্পের জন্য পুনরায় পরীক্ষা করা হয়েছে) |
| তুষার লোড | 1.4kN/m² (প্রতি প্রকল্পে গণনা করা হয়) |
| অ্যাপ্লিকেশন দৃশ্যকল্প | বাণিজ্যিক ও শিল্পের ছাদ, আবাসিক পিভি, গ্রাউন্ড-মাউন্ট করা কেন্দ্রীয় পিভি পাওয়ার স্টেশন |
| প্রযোজ্য মান | GB/T 5237, CE, ISO9001 সার্টিফিকেশন উপলব্ধ |

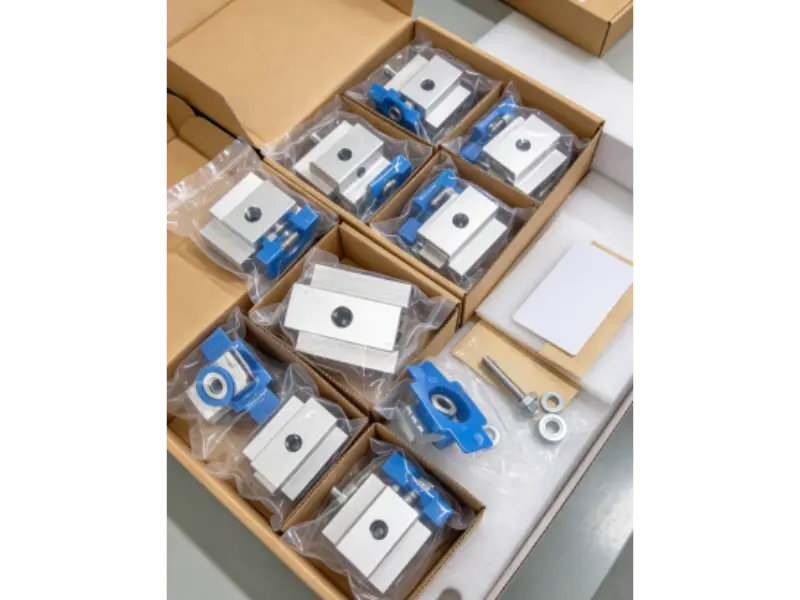

প্রতিটি অ্যালুমিনিয়াম খাদ মধ্যবর্তী ক্ল্যাম্প আলাদাভাবে প্যাক করা হয় ঘর্ষণ বা প্রভাব রোধ করতে, অ্যানোডাইজড পৃষ্ঠকে রক্ষা করে এবং ট্রানজিটের সময় কোনও স্ক্র্যাচ বা আবরণের ক্ষতি না হয় তা নিশ্চিত করে।
আইটেমগুলি মডেল এবং স্পেসিফিকেশন দ্বারা বাছাই করা হয়, পরিষ্কার লেবেল এবং প্যাকিং তালিকাগুলি অন্তর্ভুক্ত করে দ্রুত অন-সাইট ইনভেন্টরি চেক এবং সংগঠিত স্টোরেজের সুবিধার্থে।
প্রতিটি চালান মডেল এবং ব্যাচগুলির একটি পুঙ্খানুপুঙ্খ গণনা এবং যাচাইয়ের মধ্য দিয়ে যায় তা নিশ্চিত করতে যে প্রকৃত আইটেমগুলি - পরিমাণ এবং নির্দিষ্টকরণের পরিপ্রেক্ষিতে - সম্পূর্ণরূপে প্যাকিং তালিকার সাথে মেলে, ঘাটতি বা বাদ দেওয়া রোধ করে৷
পণ্যগুলি মজবুত স্ট্যান্ডার্ড কার্টন বা কাঠের ক্রেটে প্যাক করা হয়, যা অভ্যন্তরীণ কুশনিং উপকরণ দিয়ে সজ্জিত এবং পরিবহনের সময় প্রভাব থেকে বিকৃতি রোধ করার জন্য শক্তিশালী কোণার রক্ষাকারী।
ডেসিক্যান্টগুলি প্যাকেজিংয়ের মধ্যে অন্তর্ভুক্ত করা হয় যাতে সমুদ্র বা স্থল ট্রানজিট জুড়ে একটি শুষ্ক পরিবেশ নিশ্চিত করা যায়, অ্যানোডাইজড আবরণের আর্দ্রতা-সম্পর্কিত ক্ষতি রোধ করা যায় এবং উপাদানগুলি আগমনের সাথে সাথে তাত্ক্ষণিক ইনস্টলেশনের জন্য প্রস্তুত রয়েছে তা নিশ্চিত করা।
নমনীয় বিতরণ বিকল্পগুলির মধ্যে পর্যায়ক্রমে চালান অন্তর্ভুক্ত রয়েছে। আন্তর্জাতিক অর্ডারের জন্য, আমরা মসৃণ রপ্তানি ছাড়পত্র নিশ্চিত করতে ব্যাপক প্যাকিং তালিকা এবং কাস্টমস ডকুমেন্টেশন প্রদান করি; গার্হস্থ্য অর্ডারের জন্য, আমরা সরাসরি-টু-সাইট ফুল-ট্রাকলোড ডেলিভারি অফার করি, নির্মাণের সময়সূচীর সাথে সারিবদ্ধ।
আমরা ইনস্টলেশন পরিকল্পনা এবং প্রযুক্তিগত ডকুমেন্টেশন প্রদান করি, মূল ইনস্টলেশন পয়েন্টগুলির রূপরেখা, কঠোর প্রয়োজনীয়তা এবং প্রয়োজনীয় সতর্কতা, একটি প্রাক-নির্মাণ প্রযুক্তিগত ব্রিফিং দ্বারা সমর্থিত।
নকশার ব্লুপ্রিন্টের উপর ভিত্তি করে, সৌর মডিউল এবং মাউন্টিং রেলগুলির বিন্যাস নির্ধারণ করা হয় এবং সামঞ্জস্যপূর্ণ ব্যবধান এবং প্রান্তিককরণ নিশ্চিত করতে মিড-ক্ল্যাম্পগুলির জন্য ইনস্টলেশন পয়েন্টগুলি চিহ্নিত করা হয়।
সৌর মডিউলগুলি মাউন্টিং রেলগুলিতে স্থাপন করা হয়; মডিউল ফ্রেমগুলি মিড-ক্ল্যাম্পের স্লটে পুরোপুরি ফিট হয়েছে তা নিশ্চিত করার জন্য সংলগ্ন মডিউলগুলির মধ্যে ব্যবধান এবং সমতলকরণ সমন্বয় করা হয়।
অ্যালুমিনিয়াম অ্যালয় ইন্টারমিডিয়েট ক্ল্যাম্পগুলি ইনস্টল করুন এবং টি-বোল্টগুলিকে নির্দিষ্ট টর্কের সাথে শক্ত করুন। শক্ত করার শক্তি ভালভাবে নিয়ন্ত্রিত হয় তা নিশ্চিত করুন - মডিউল ফ্রেমের ক্ষতি করতে পারে এমন অত্যধিক বল এড়িয়ে চলুন এবং নিশ্চিত করুন যে সেগুলি খুব বেশি ঢিলা নয়, যা অস্থিরতার দিকে নিয়ে যেতে পারে।
যাচাই করুন যে EPDM রাবার প্যাড এবং অ্যান্টি-স্লিপ সেরেশন সঠিকভাবে অবস্থান করছে। মডিউলগুলি সুরক্ষিত এবং পিছলে বা আলগা হবে না তা নিশ্চিত করতে প্রতিটি ক্ল্যাম্পিং পয়েন্ট পরিদর্শন করুন।
সমস্ত উপাদান সঠিকভাবে আঁটসাঁট এবং সমতল করা হয়েছে তা নিশ্চিত করতে সমগ্র অ্যারে পরীক্ষা করুন। মডিউল এবং তাদের সামগ্রিক প্রান্তিককরণের মধ্যে ফাঁক যাচাই করুন। একবার লোড-ভারবহন প্রয়োজনীয়তা নিশ্চিত করা হয়েছে এবং ইনস্টলেশন পরিদর্শন পাস, প্রকল্প হস্তান্তর করা যেতে পারে.
উত্তর: প্রমিত প্রকল্পগুলির জন্য, একটি 5-8 মিমি সম্প্রসারণ ব্যবধান তাপীয় সম্প্রসারণ এবং সংকোচনের জন্য যথেষ্ট। আপনি যখন অর্ডার দেন তখন আমরা আপনার প্রজেক্টের অঙ্কনের উপর ভিত্তি করে উপযুক্ত স্পেসিফিকেশন সুপারিশ করতে পারি।
উত্তর: স্ট্যান্ডার্ড টর্ক স্পেসিফিকেশন অনুযায়ী টি-বোল্টগুলিকে শক্ত করুন। EPDM রাবার প্যাড একটি বাফার হিসাবে কাজ করে, সঠিকভাবে শক্ত করা মডিউল ফ্রেমের ক্ষতি করবে না। যাইহোক, অত্যধিক টর্ক অ্যালুমিনিয়াম ফ্রেমগুলিকে চূর্ণ করতে পারে, তাই অতিরিক্ত টাইট করা এড়ানো উচিত।
উত্তর: আমরা স্ট্যান্ডার্ড হিসাবে 304 স্টেইনলেস স্টীল ফাস্টেনার সরবরাহ করি, যা দখলের জন্য ভাল প্রতিরোধের প্রস্তাব দেয়। দীর্ঘমেয়াদী বহিরঙ্গন প্রকল্পগুলির জন্য, ভবিষ্যতে রক্ষণাবেক্ষণ বা মডিউল প্রতিস্থাপনের সময় সহজে অপসারণের সুবিধার্থে অ্যান্টি-সিজ লেপ সহ বোল্টগুলিও নির্বাচন করা যেতে পারে।
উত্তর: সেরাশনগুলি উল্লেখযোগ্যভাবে পরিধান করা না হলে এবং প্রোফাইলটি অবিকৃত থাকলে সেগুলি পুনরায় ব্যবহার করা যেতে পারে। serrations ভারী পরিধান করা হয়, বিরোধী স্লিপ কর্মক্ষমতা আপস করা হবে; অতএব, আমরা নতুন ফটোভোলটাইক প্রকল্পের জন্য তাদের ব্যবহার করার সুপারিশ করি না।
উত্তর: বিভিন্ন স্পেসিফিকেশন মিশ্রিত করা বাঞ্ছনীয় নয়। বিভিন্ন বেধের মধ্যবর্তী ক্ল্যাম্প ব্যবহার করলে মডিউলগুলিতে অসম লোডিং হতে পারে, সম্ভাব্য স্থানীয় চাপের ঘনত্ব সৃষ্টি করে এবং মাইক্রো-ফাটলের ঝুঁকি বাড়ায়; অতএব, স্পেসিফিকেশন মানসম্মত করা ভাল।
উত্তর: বড়-ফরম্যাটের ডুয়াল-গ্লাস মডিউলগুলির বৃহত্তর স্ব-ওজন দেওয়া, মোটা অ্যালুমিনিয়াম খাদ মধ্যবর্তী ক্ল্যাম্পগুলির ব্যবহারকে অগ্রাধিকার দেওয়ার পরামর্শ দেওয়া হয়। অতিরিক্তভাবে, মডিউল ফ্রেমের উচ্চতা যাচাই করুন, কার্যকর ক্ল্যাম্পিং যোগাযোগের দৈর্ঘ্য নিশ্চিত করুন এবং-যদি প্রয়োজন হয়- ক্ল্যাম্পিং পয়েন্টের সংখ্যা বাড়ান।
